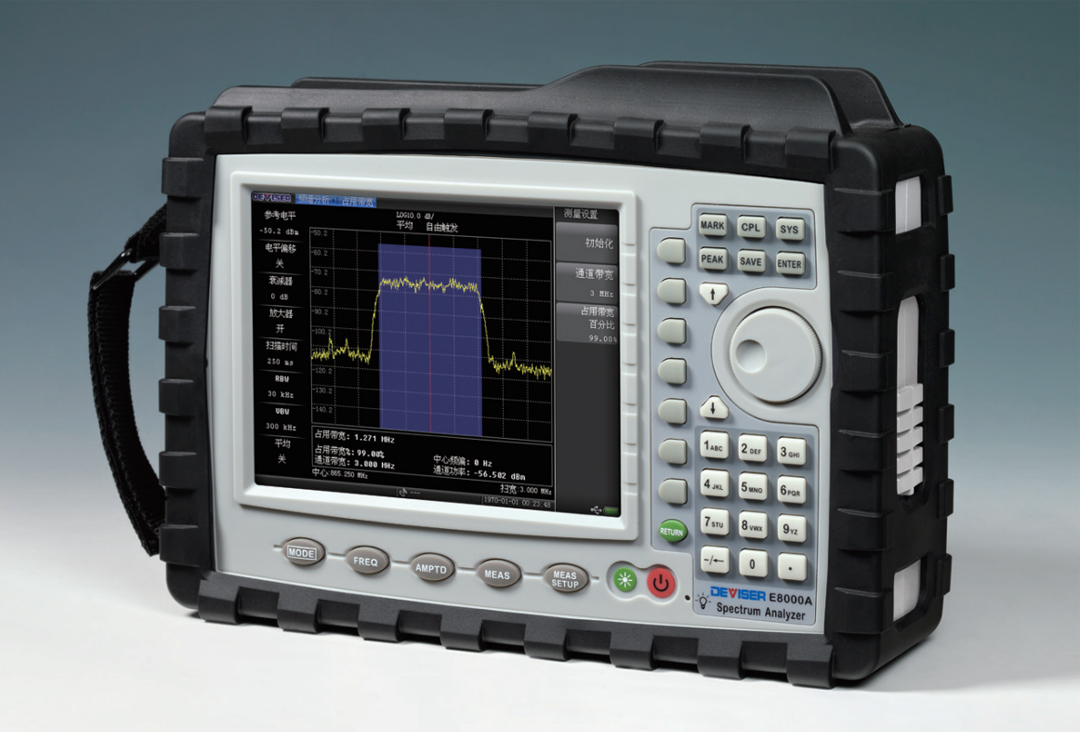

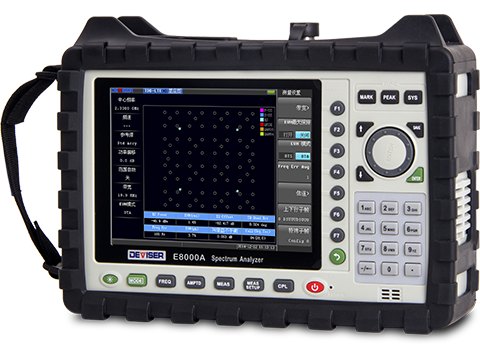

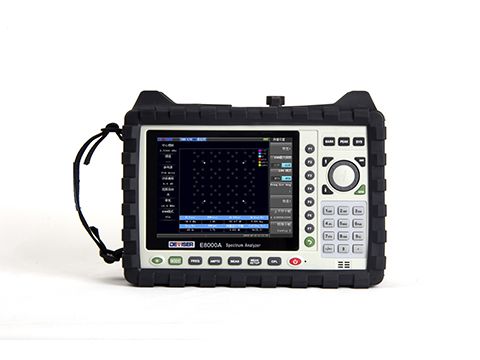

TelcomWay E8000(3.1gHz)/E8400(4.4gHz)/E8600(6gHz) 系列手持頻譜分析儀

發布時間：2019-02-27人氣：487

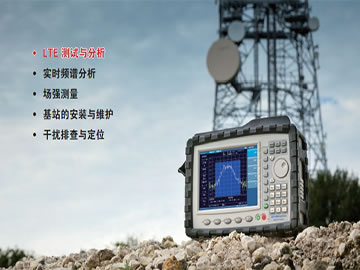

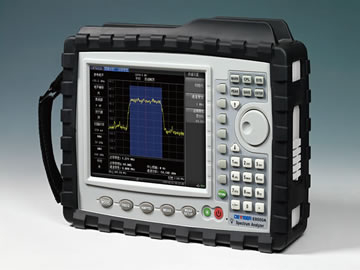

德力儀器推出一款功能齊全，適合現場測試的手持式頻譜分析儀E8000系列，用于無線現場信號的分析和干擾排場，堪稱無線網絡排障助手。E8000系列頻率覆蓋范圍9kHz~6GHz，提供功率測試、頻譜分析、干擾排查等測試，適合2G/3G/4G，WiFi、物聯網及廣播電視信號網絡測試。

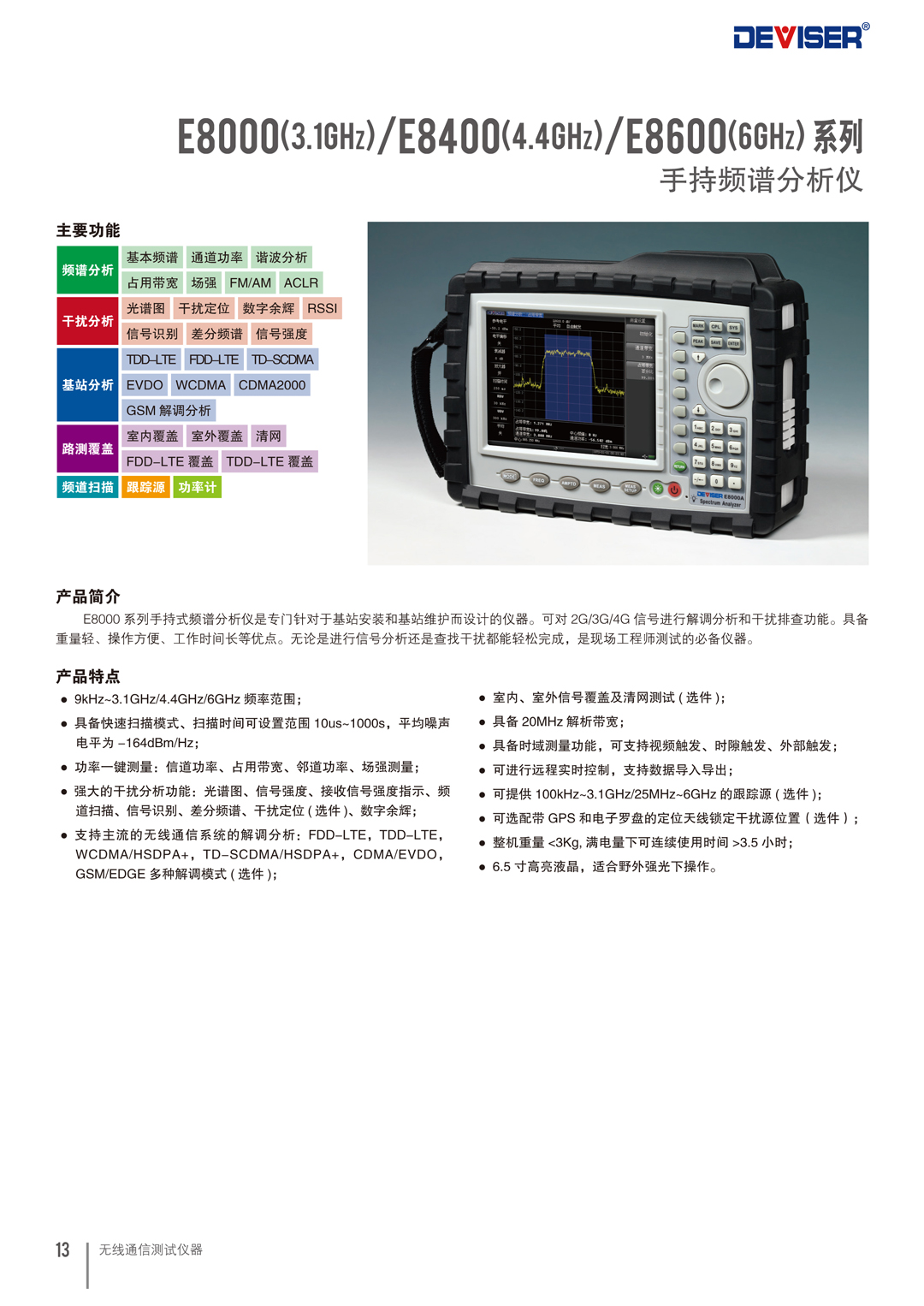

產品特點

● 9kHz~3.1GHz/4.4GHz/6GHz 頻率范圍；
● 具備快速掃描模式、掃描時間可設置范圍 10us~1000s，平均噪聲電平為 -164dBm/Hz；
● 功率一鍵測量：信道功率、占用帶寬、鄰道功率、場強測量；
● 強大的干擾分析功能：光譜圖、信號強度、接收信號強度指示、頻道掃描、信號識別、差分頻譜、干擾定位 ( 選件 )、數字余輝；
● 支持主流的無線通信系統的解調分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多種解調模式 ( 選件 )；

● 室內、室外信號覆蓋及清網測試 ( 選件 )；
● 具備 20MHz 解析帶寬；
● 具備時域測量功能，支持視頻觸發、時隙觸發、外部觸發；
● 可進行遠程實時控制，支持?jǐn)?shù)據導入導出；
● 可提供 100kHz~3.1GHz/25MHz~6GHz 的跟蹤源（選件）；
● 可選配帶 GPS 和電子羅盤的定向天線鎖定干擾源位置（選件）；
● 整機重量 <3kg，滿電量下可連續使用時間 >3.5 小時；
● 6.5 寸高亮液晶屏，支持室外強光下使用。

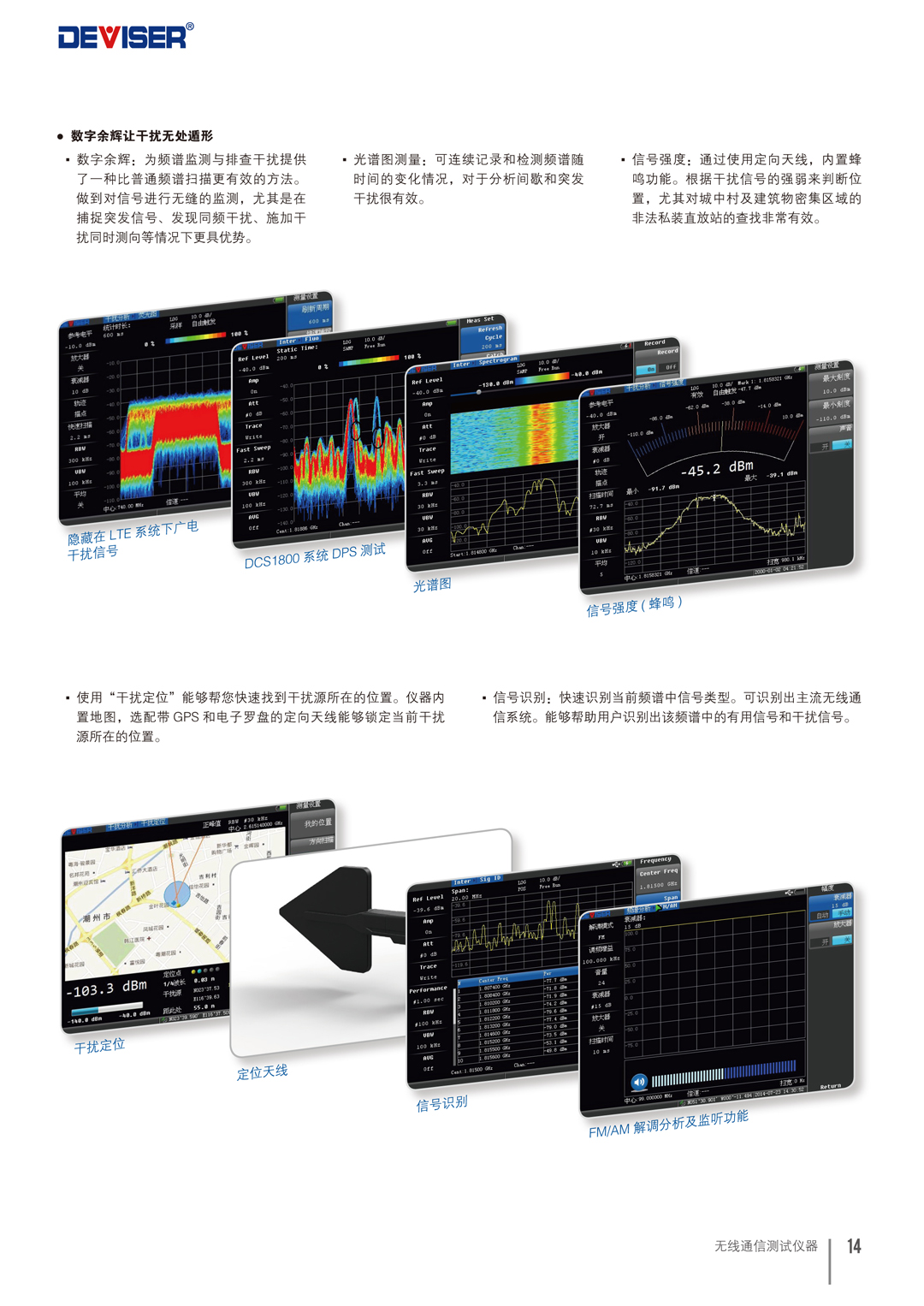

干擾分析功能說明

無線通信行業的持續擴張，多樣化多頻段射頻信號的應用，在某種程度上也正在成為彼此的干擾源，信號互相干擾，導致了載噪比指標下降，破壞了網絡的承載能力，造成服務質量大幅下降。干擾分析功能提供：光譜圖，信號強度，接收信號強度(RSSI)，地圖干擾定位等一系列干擾測量工具。

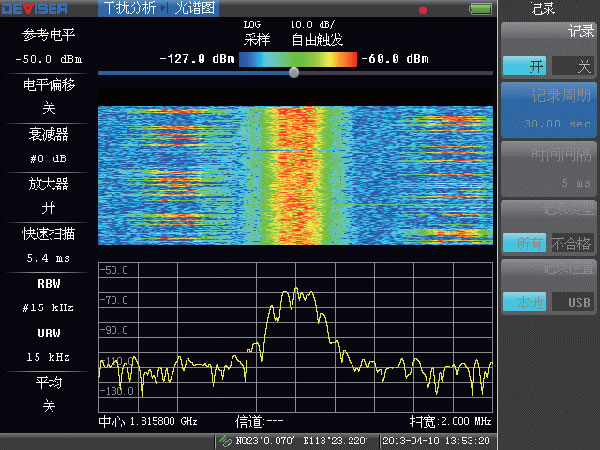

光譜圖測試

● 光譜圖適合對信號頻譜的長期監測，以及對連續、間歇和跳頻信號做識別，并記錄發生的時間；在監測的同時，也可做數據記錄和回放。

● 長達72小時記錄，文件大小視磁盤空間的大小。

● 可在線回放，并查找指定時間的干擾。

● 可以按合格線記錄

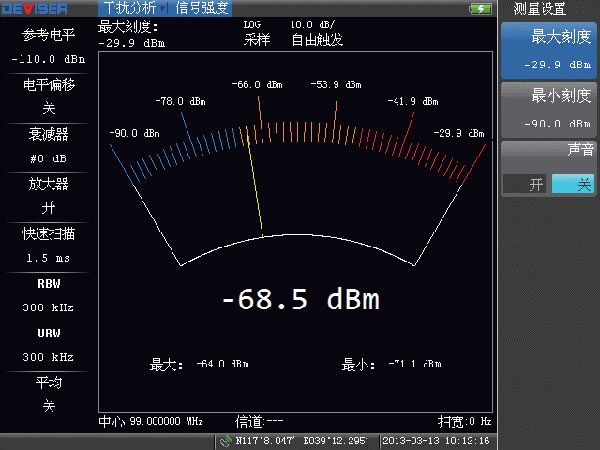

信號強度

● 用于測試單點頻信號的幅度，配合天線，查找干擾源，或測試信號覆蓋的強度。

● 監測干擾信號強度，配合定向天線捕捉干擾源，或者制式載頻信號的強度。

● 通過表頭和數據顯示信號大小，單位為dBm或W，并提供最大最小值記錄。

● 可以做數據記錄，數據可以帶GPS提供的經緯度信息，并可導入路測覆蓋軟件。

● 通過聲音的頻率，可以提示信號強度的大小。

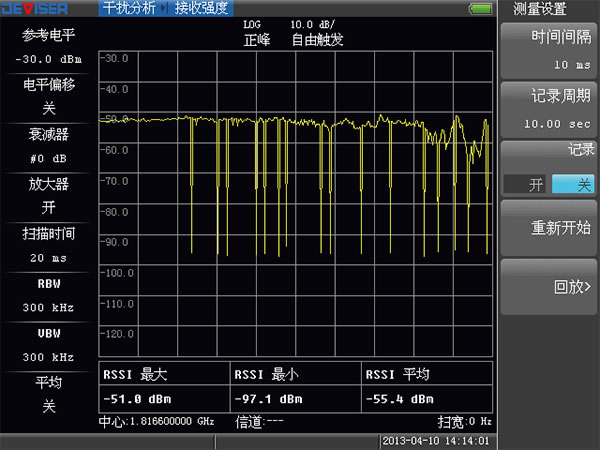

接收信號強度指示（RSSI）

● 信號強度的時間統計，用來測試一段時間內的信號強度值。

● 統計時間可以最大可以設置為10天

● 數據可以記錄和回放

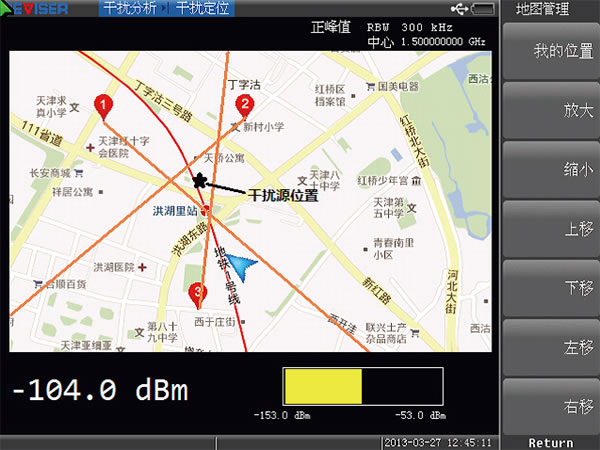

地圖干擾定位選件

●利用定向天線、GPS、電子羅盤、電子地圖，通過三點定位方法，定位干擾源；

● 定向天線用于測試干擾頻點上，哪個方向出現最強信號；電子羅盤用來自動記錄測試信號值的方向信息；GPS用于自動記錄目前測試點的經緯度；

● 地圖支持開源的google等地圖，并可以通過U盤做地圖的導入。對于室內模式E8000 系列可以提供室內平面圖導入和手動位置定位功能。

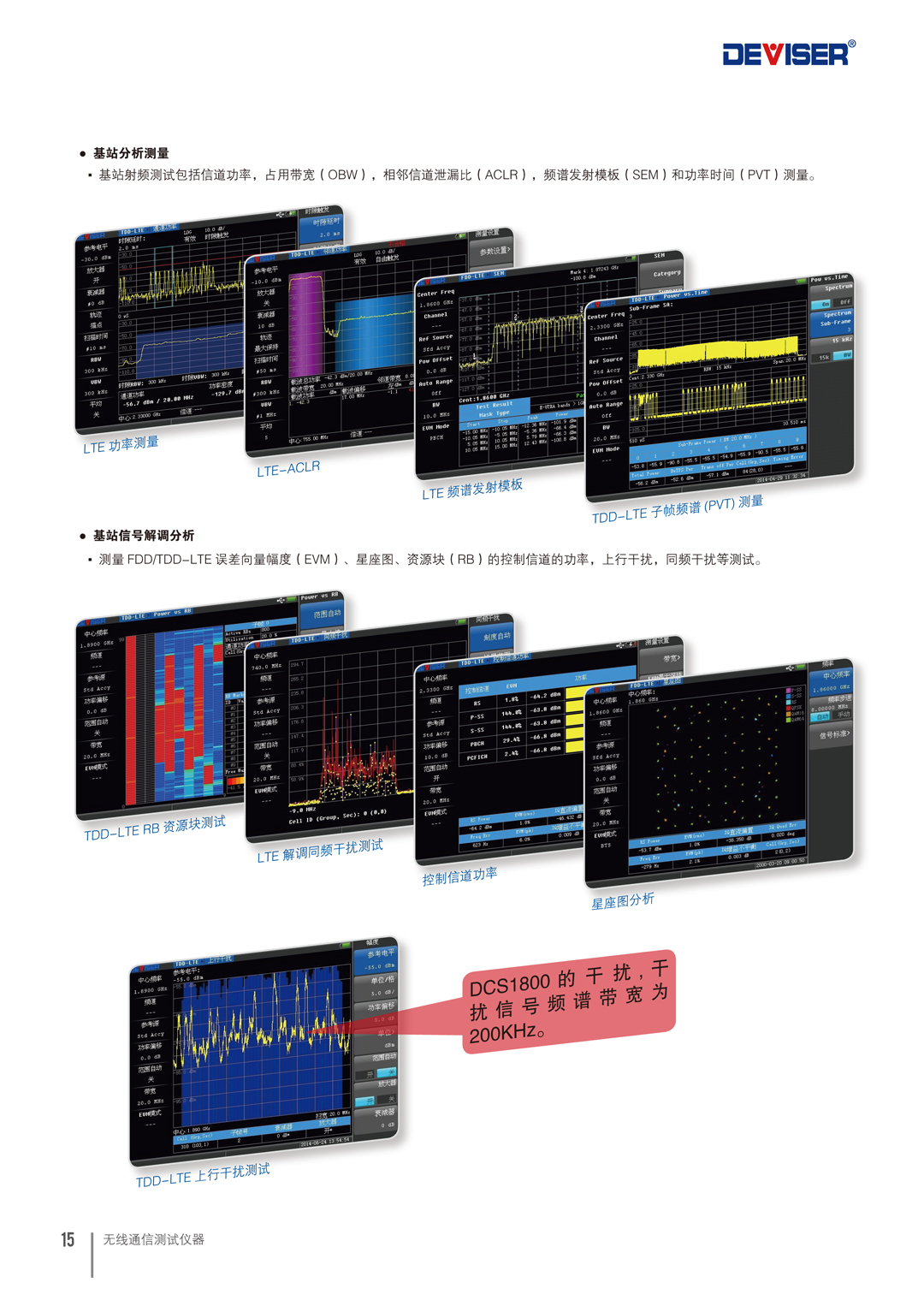

LTE信號分析功能說明E8000系列頻譜分析儀具備LTE-TDD/LET-FDD信號分析選件，主要用于基站下行信號質量的分析，保證LTE基站發射信號及網絡覆蓋質量, 及其干擾排查；分為三大測試功能：射頻測試，信號調制質量測試和空口測試。

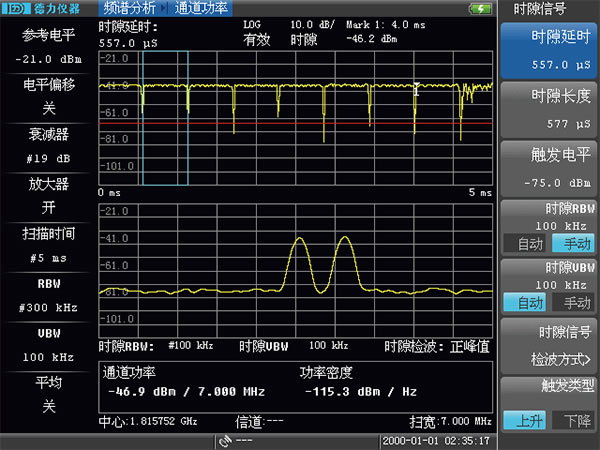

功率測試

● 信道功率測試；

● 占用帶寬測試

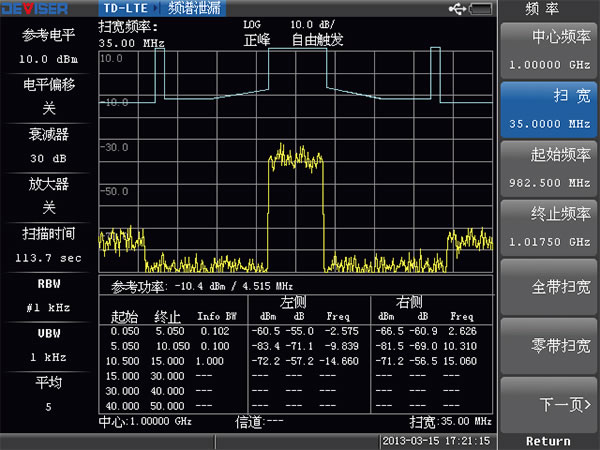

● 鄰道泄露比(ACLR)；

● 頻譜模板(SEM)；

● 時隙功率測試(PVT)。

調制質量測試主要用于測試信號的調制質量(EVM)，各種控制信道的功率和RB功率等，同時提供每個子載波的EVM分析，分析信道同頻干擾；以上各類功能可以形成測試報表?！?RB功率：提供有效RB數量、RB利用率、信道功率、Cell ID等測試指標；●控制信道功率列表：包含RS功率、P-SS、S-SS、PBCH、PCFICH/PDCCH等物理信道功率，測試輸出為數據表格方式和柱狀圖方式。

星座圖及其分析用來測試LTE-TDD/FDD信號質量，確認網絡覆蓋信號的是否能夠被網絡終端正確接收，網絡是否有潛在的問題?！駞⒖夹诺拦β?同步信道功率；● EVM（Peak&RMS）：每個子載波的EVM值，主要用于查看帶內干擾；●頻率偏移/Cell ID。

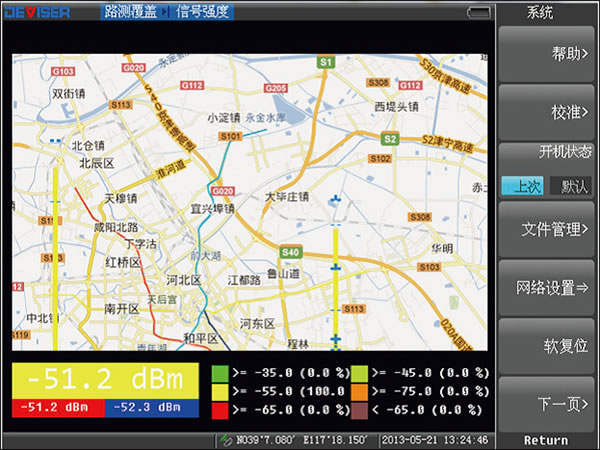

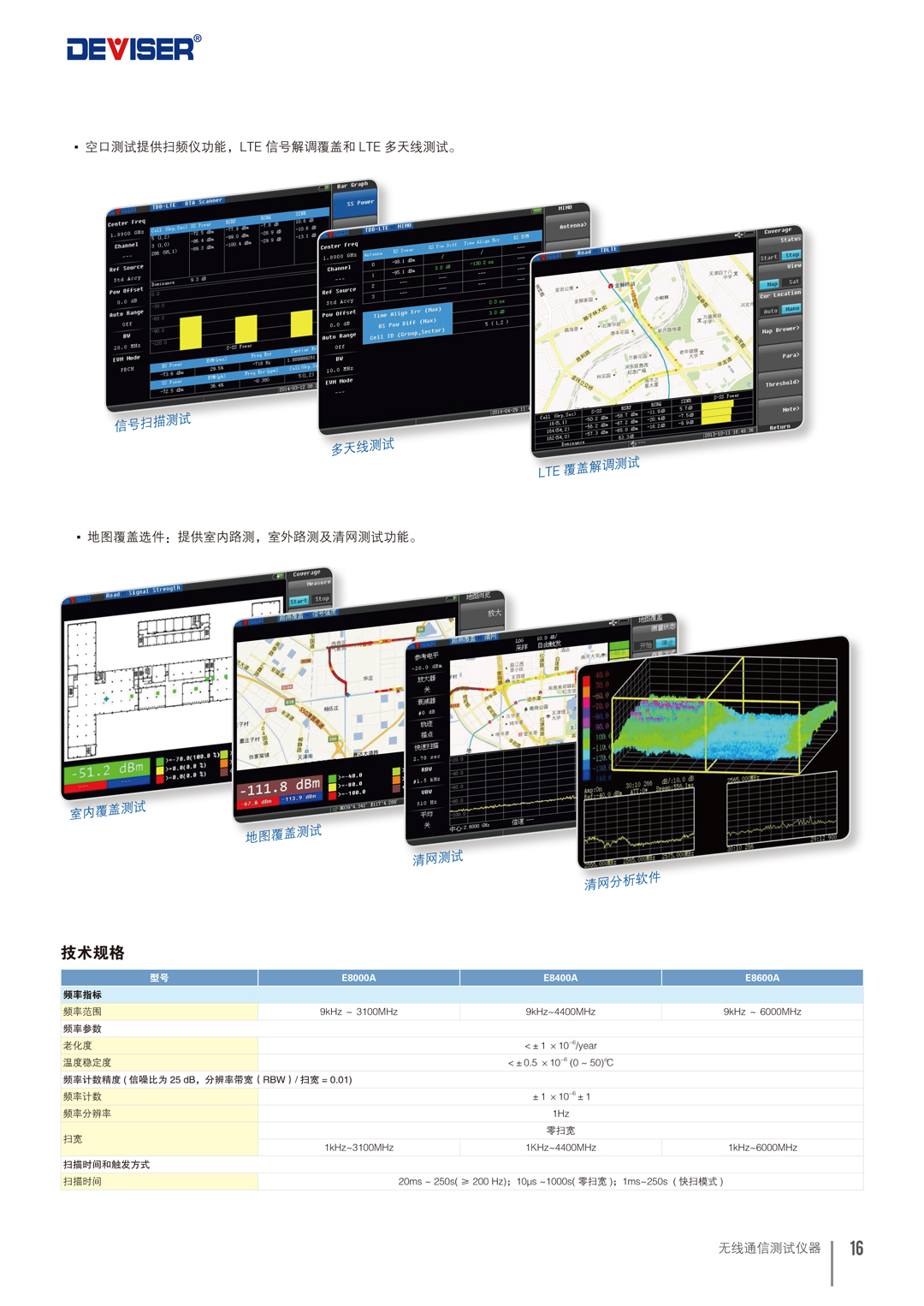

空口測試測試空間網絡覆蓋信號質量，包含掃頻儀功能，同時可以配合GPS，電子羅盤或陀螺儀，輸出信號覆蓋的室內外地圖功能?！駫哳l儀提供SS功率、RSRP/RSRQ/SINR/CELL ID等快速測試，并提供具有GPS信息的測試記錄文件，可以導入覆蓋地圖軟件；●信號覆蓋地圖：測試信號的覆蓋效果，覆蓋測試指標可以是CW信號強度或者是如LTE等移動通信信號質量，如同步信道功率，參考信號功率等。

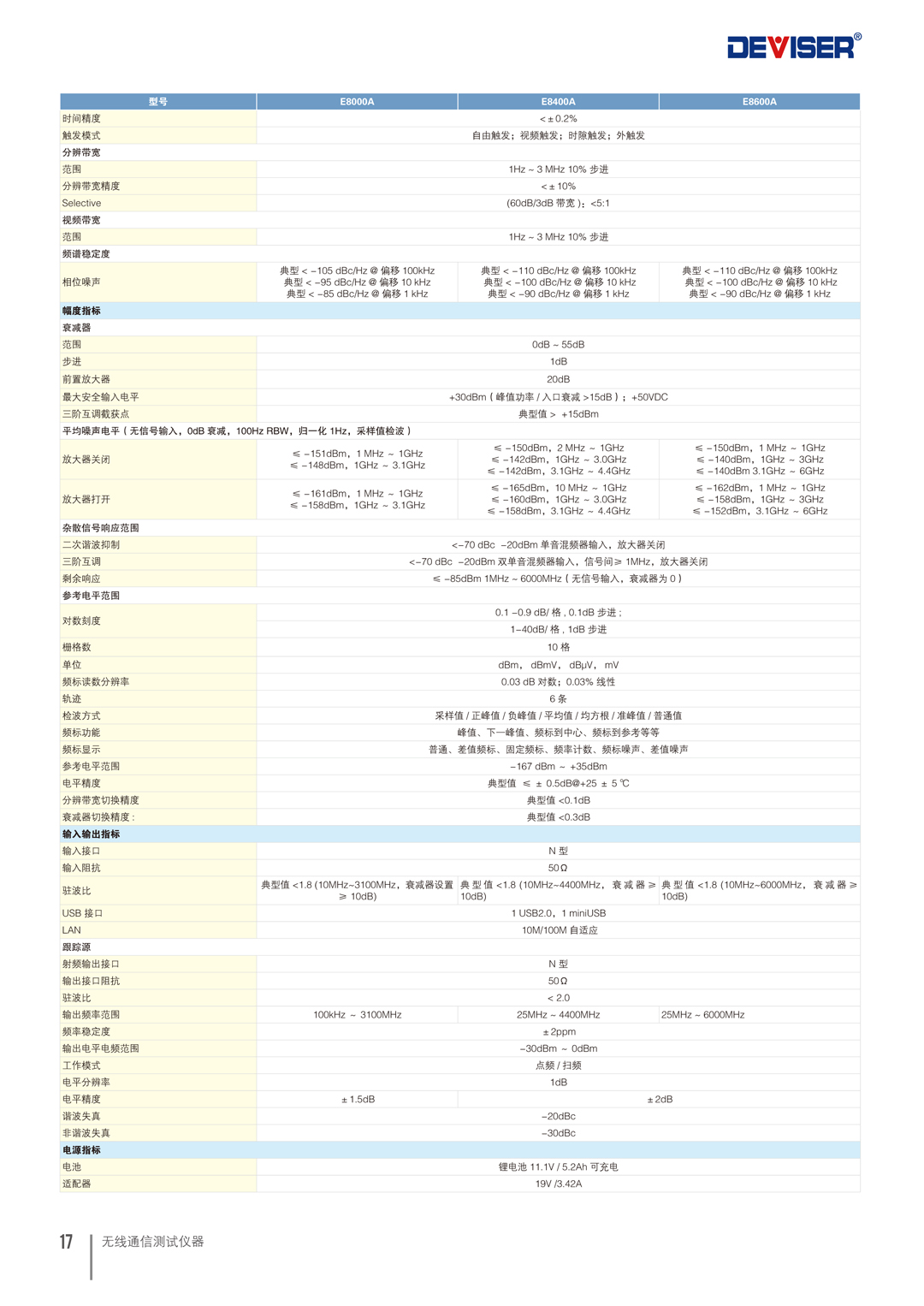

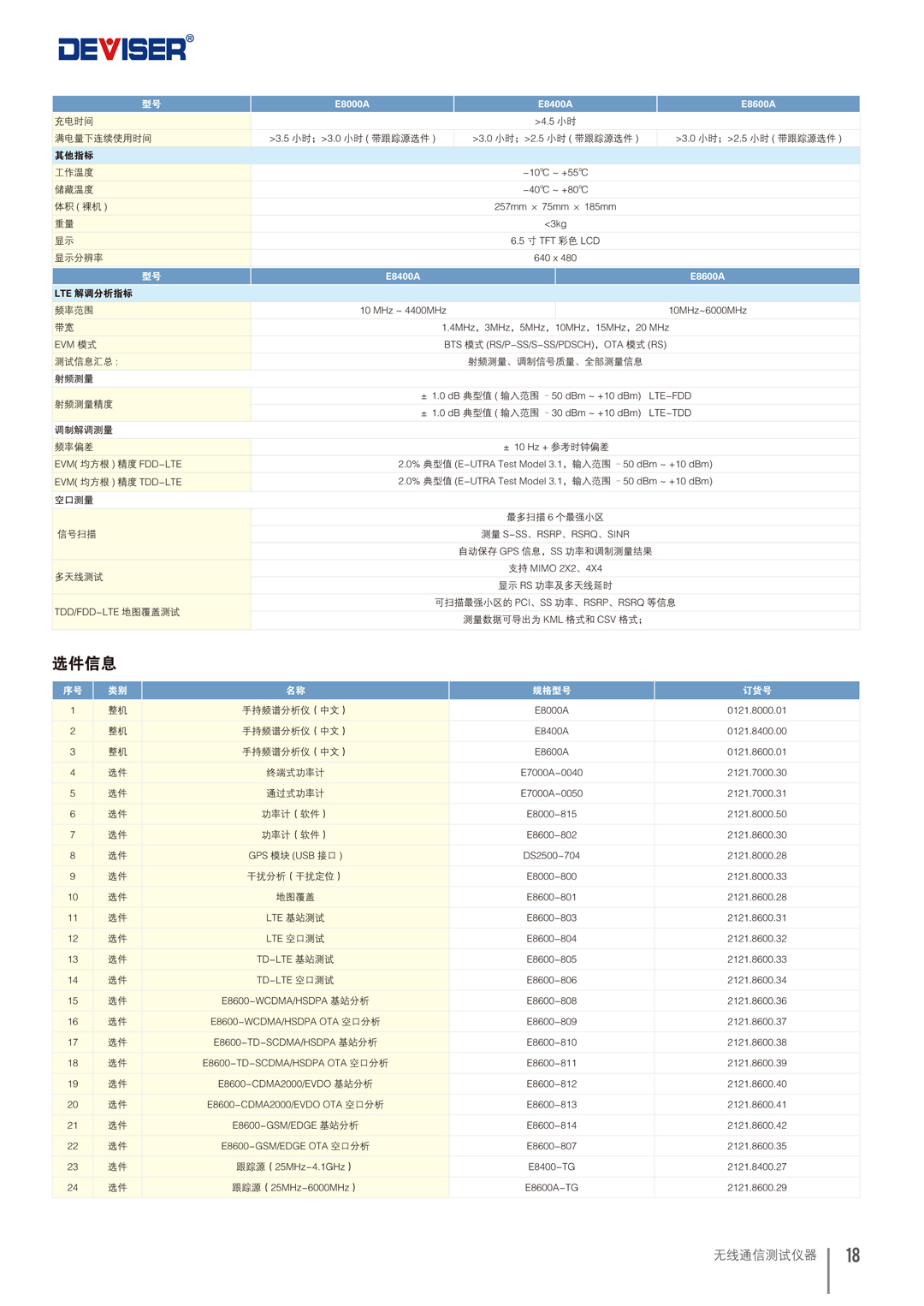

技術指標：

頻率指標
頻率范圍	100kHz～3000MHz （100kHz～6000MHz）
頻率參數
老化速度	±1 x10 ^?6/year
穩定性	±2 x10^?6
溫度穩定性	±2 x10^?6 (0 ? 50)℃
頻率分辨率	10 Hz
頻標計數精度(信噪比為25dB,分辨率帶寬（RBW）/掃寬=0.01)
計數精度	±2 x10^?6
分辨率	1 Hz
頻率掃描寬度
范圍	0 Hz (零掃寬), 1KHz 到 3000 MHz
掃描時間和觸發方式
掃描時間范圍	1ms~250s(頻率掃描寬度 ≥ 1k Hz)10μs~250s(頻率掃描寬度= 0 Hz)
時間精度	<±1%
觸發方式	自由觸發、單次觸發、視頻觸發、行觸發
分辨率帶寬
范圍	1KHz~3 MHz 1?3步進
帶寬精度	<±10%
選擇性	（60dB/3dB 帶寬比）：< 5:1
視頻帶寬
范圍	10Hz~3MHz 1?3步進
穩定性
相位噪聲	典型值＜ -105 dBc/Hz @連續信號偏移100kHz典型值＜ -95 dBc/Hz @連續信號偏移10 kHz典型值＜ -85 dBc/Hz @連續信號偏移10 kHz
幅度指標
衰減器
范圍	0dB ~ 55dB
步進	5dB
內置放大器
增益	15dB（典型值）
噪聲系數	4dB（典型值）
最大安全輸入電平	+30dBm(峰值功率/入口衰減>15dB)100VDC
三階互調截獲點(TOI）	典型值 > 15dBm
顯示平均底噪
（無信號輸入，0dB衰減，100HzRBW,3Hz VBW,采樣值檢波）
放大器關閉	≤ -130 dBm≤-126 dBm	1MHz ~ 1GHz1GHz ~ 3GHz
放大器打開	≤ -145 dBm≤-141 dBm	1MHz ~ 1GHz1GHz ~ 3GHz
雜散信號響應范圍
二次諧波	<-70dBc ?20dBm單音混頻器輸入，放大器關閉
三階互調	<-66 dBc ?20dBm雙單音混頻器輸入，信號間≥1MHz，放大器關閉
剩余響應	（無信號輸入，衰減器為0）≤?85dBm 1MHz -3000MHz
顯示范圍
對數刻度	0.1 ?0.9 dB/格，0.1dB步進；1?40dB/格，1dB步進
線性刻度	10格
刻度單位	dBm、dBmV、dBμV、mV
頻標讀數分辨率	0.03 dB 對數參考電平的0.03% 線性下
軌跡	三條軌跡輸出
檢波方式	采樣值、正峰值、負峰值、普通值、平均值
頻標功能	峰值、下一峰值、頻標到中心、頻標到參考等等
頻標顯示	普通、差值、固定、頻率計數
參考電平	?130 dBm ~ +40 dBm
電平精度	典型值≤±1.0dB@+25±5℃
輸入/輸出指標
射頻輸入
輸入接頭：	N型接頭
輸入電阻：	50Ω
駐波比：	典型值<1.8 (10MHz~3000MHz，衰減器≥10dB)
USB	1個USB2.0，1個miniUSB
LAN口	10M/100M自適應
跟蹤源（選件）
輸出接口	N型接頭
輸出阻抗	50Ω
VSWR	< 2.0
頻率范圍	10MHz ～ 3000MHz
頻率穩定度	±2ppm
電平范圍	-30dBm ～ 0dBm
電平步進	1dB
電平精度	±1.5dB
諧波雜散	-20dBc
非諧波雜散	-30dBc
其它指標
工作溫度	?10?+55℃
儲藏溫度	?30?+80℃
尺寸 (寬 x 高 x 長)	258 mm x 173 mm x 74 mm
重量（含電池）	<2.2kg
顯示器	6.5 吋 TFT彩色液晶
顯示分辨率（像素）	640 X 480
供電
電池類型	5.2AH/11.1V 鋰電池
可供電時間	>3.5小時
外部適配器輸入	15?19VDC
適配器交流輸入	100?240VAC, 50?60Hz
語言	中文、英文
