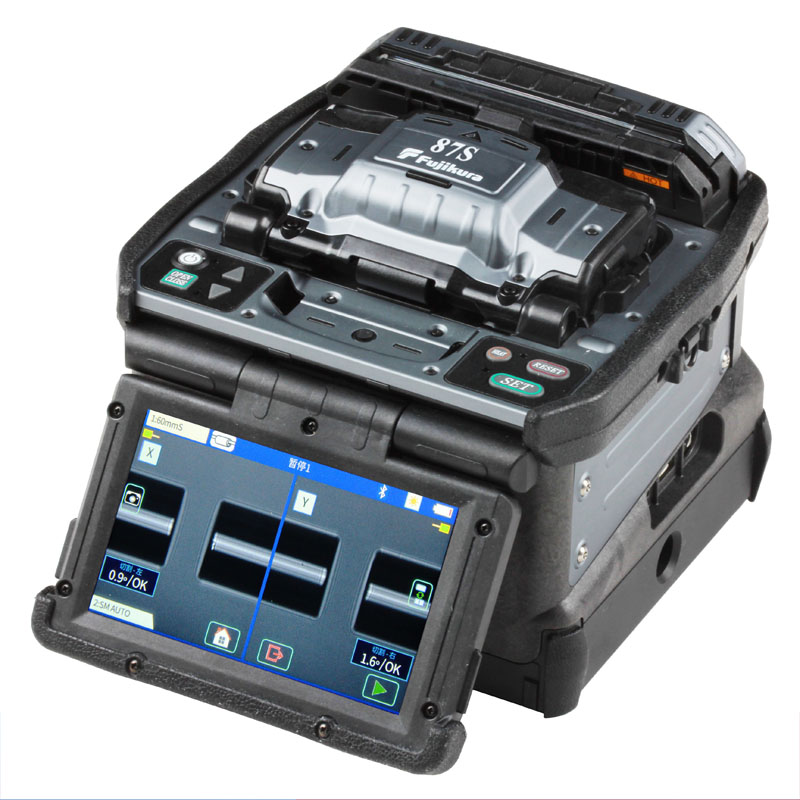

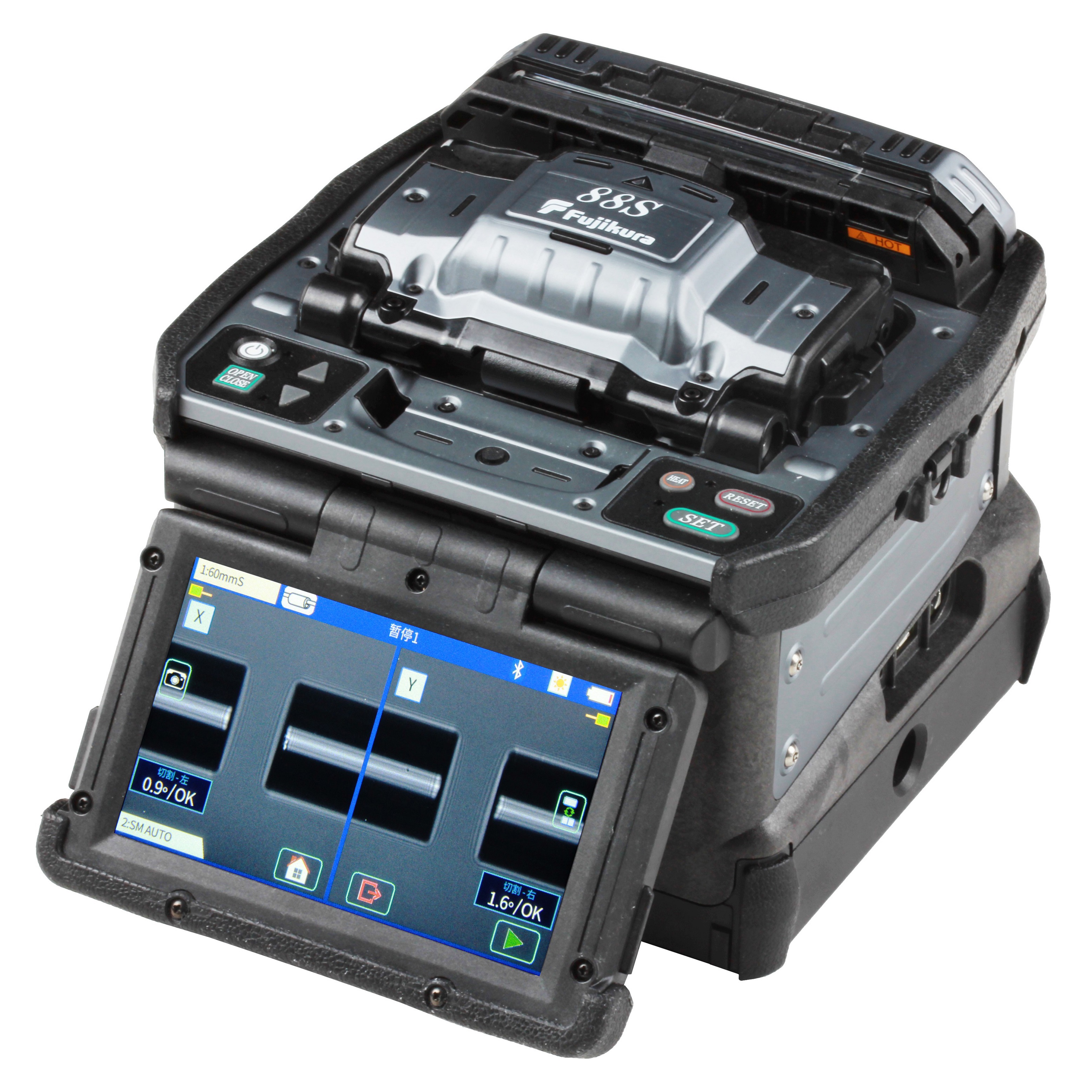

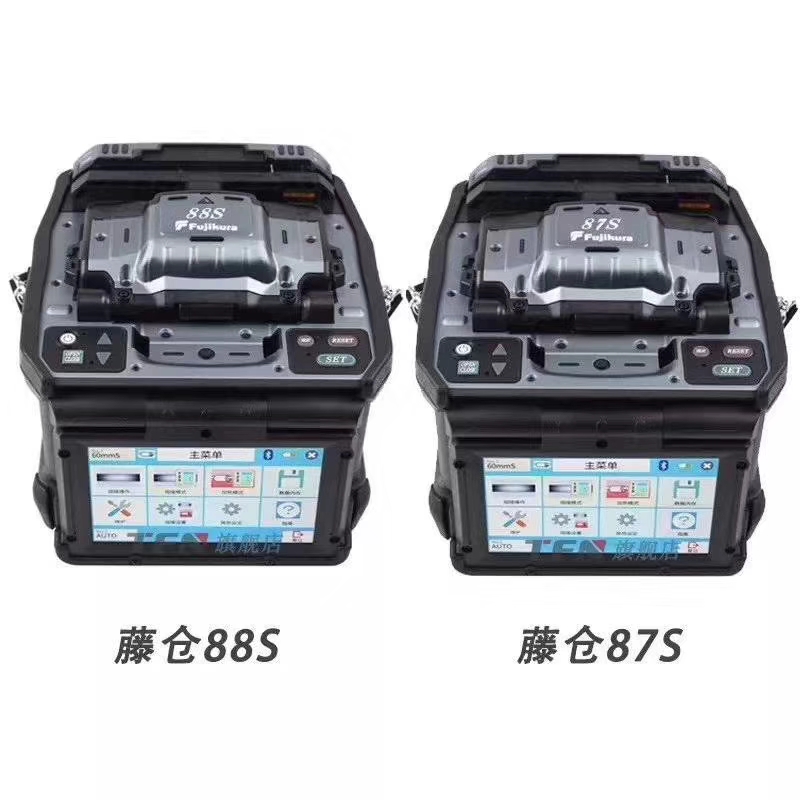

Fujikura 87S/88S單芯光纖熔接機
產品介紹
藤倉研發以及生產熔接機的歷史已經超過30年，其設計處于業界的領先地位，也被公認為世界上熔接機行業的領導者。
87S/88S單芯光纖熔接機包含眾多的新功能和優化機能，以實現在保證高精度熔接的前提下，提升操作人員施工效率的目的。
相比于前代機型80C+，87S熔接機極大地縮短了熔接操作的整體時間。為了實現這一效果，87S熔接機進行了極大幅度的提升，包括：
◎ 縮短了自動防風蓋和加熱器的反應時間
◎ 增加了新的光纖固定夾
◎ 優化了光纖護套壓板
◎ 重新設計了內部的架構
◎ 將熱縮管放置到熔接點中心位置的操作更加簡便
使得從光纖放置到熔接機內開始，到加熱完成結束，這一整個熔接流程中，操作人員無需再觸碰87S熔接機。
在實現操作速度提升的同時，87S/88S熔接機也改善了熔接的精度。通過整合先進的影像分析功能，繼而實現真正的切割端面纖芯對準技術，可以確保前所未有的高精度熔接。
87S/88S熔接機配備有藤倉首創的智能刀片管理技術，可以同時和2把CT50切割刀藍牙連接。智能刀片管理技術是實現熔接機和光纖切割刀無線連接的創新功能，通過持續觀察切割刀的切割效果，可以自動提醒操作人員在理想的時機更換刀片的刀面或高度，從而顯著地降低整體使用成本，提升熔接質量和效率。
87S/88S熔接機的標準配置內包含一套重新設計的多功能攜帶箱和工作臺，工作臺內置于攜帶箱，可以分割變化形狀以適應不同的施工環境。
除了以上這些新的功能之外，87S/88S熔接機相較于前代機型配備有更大容量的電池和新的彩色觸摸屏，使其成為藤倉有史以來操作最快捷、熔接最精準、續航時間最長久的熔接機。

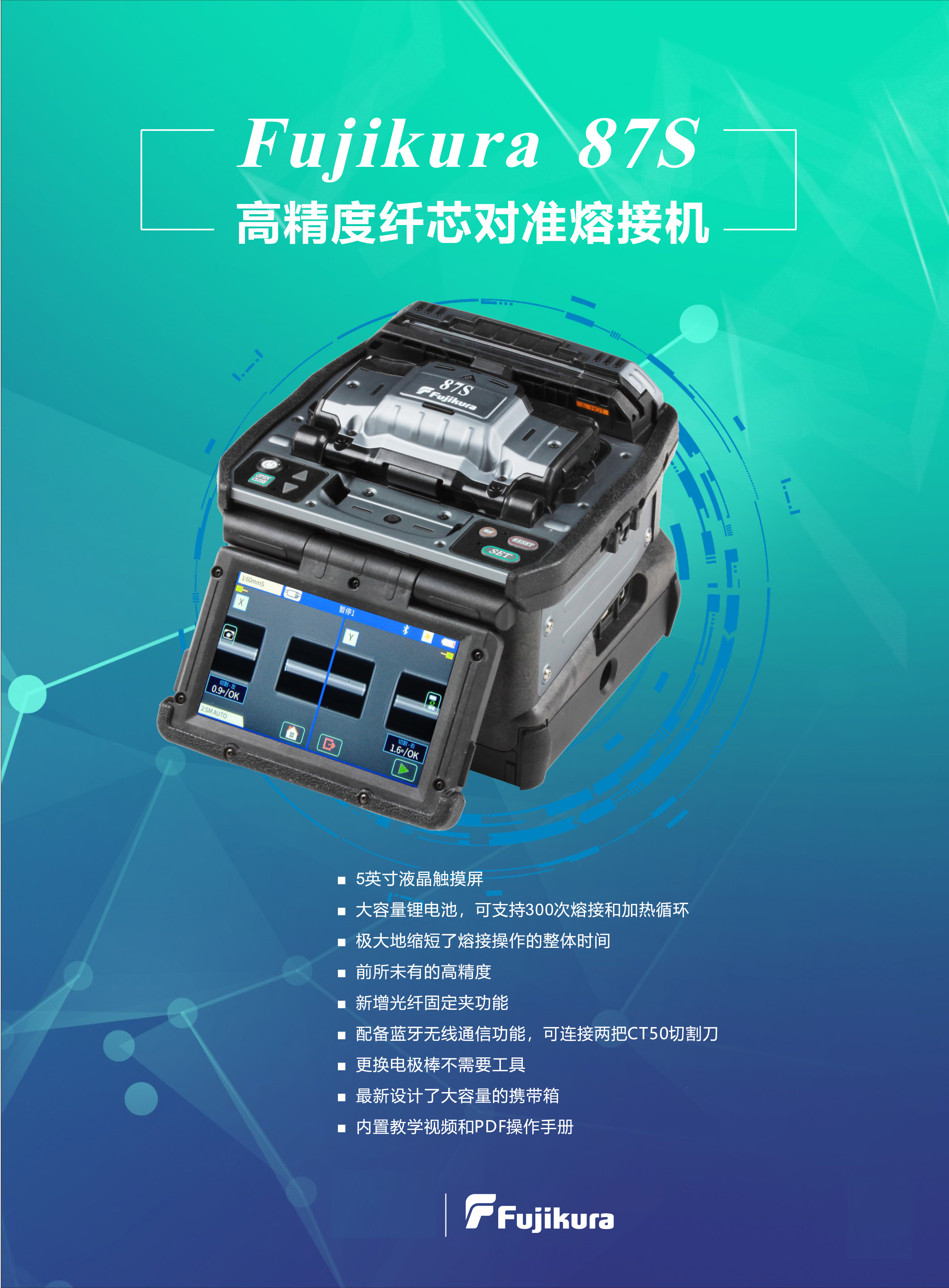

產品特點
l 纖芯對準單芯光纖熔接機
l 更先進的自動化架構
l 極其便捷的熱縮套管定位模式
l 具備光纖固定夾功能
l 能夠兼容250um光纖和900um松套管光纖的通用護套壓板
l 最新設計了大容量的攜帶箱
l 配備藍牙無線通信功能
l 免工具更換電極棒
l 大容量鋰電池
l 5英寸彩色液晶觸摸屏
l 內置教學視頻和PDF操作手冊

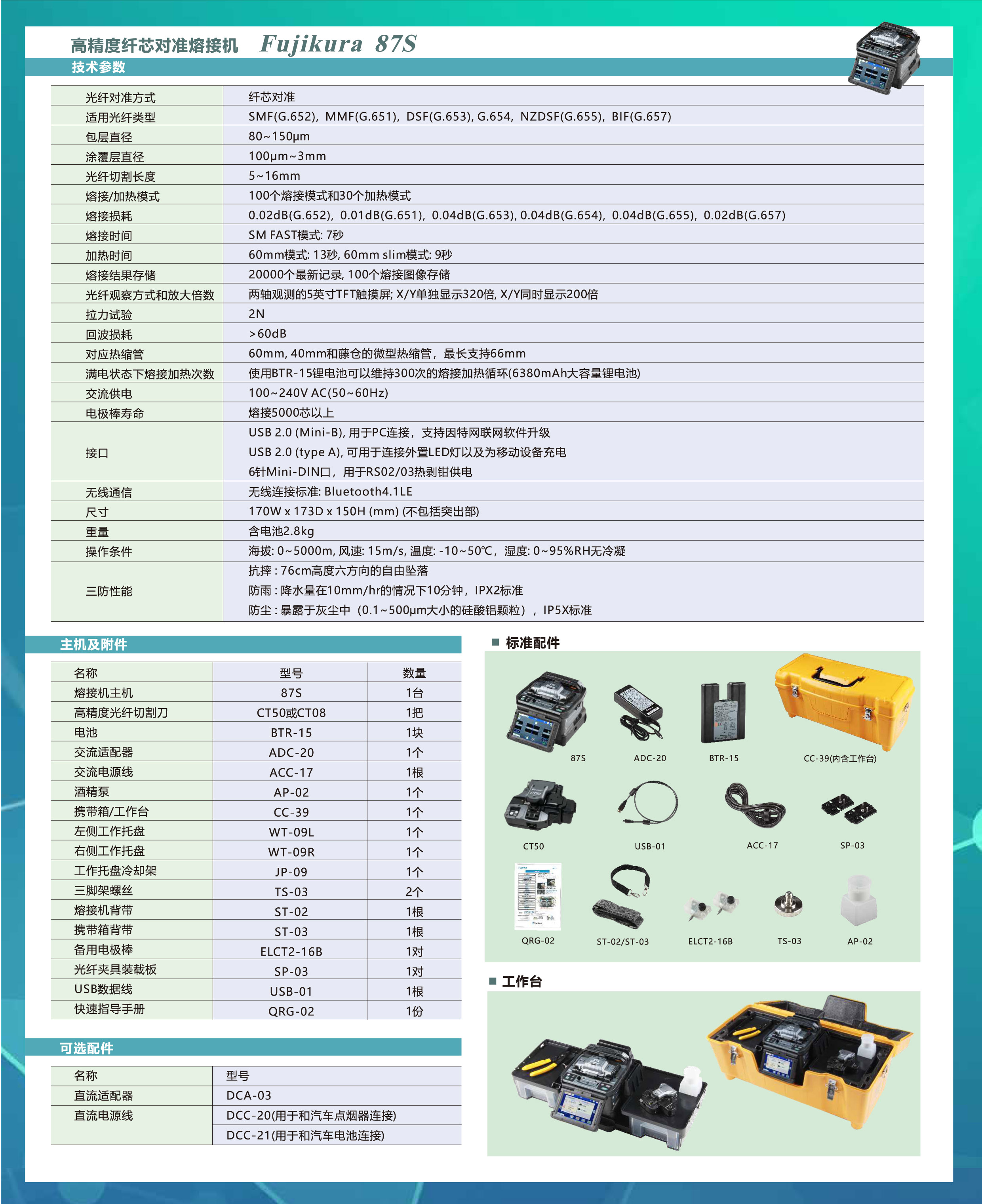

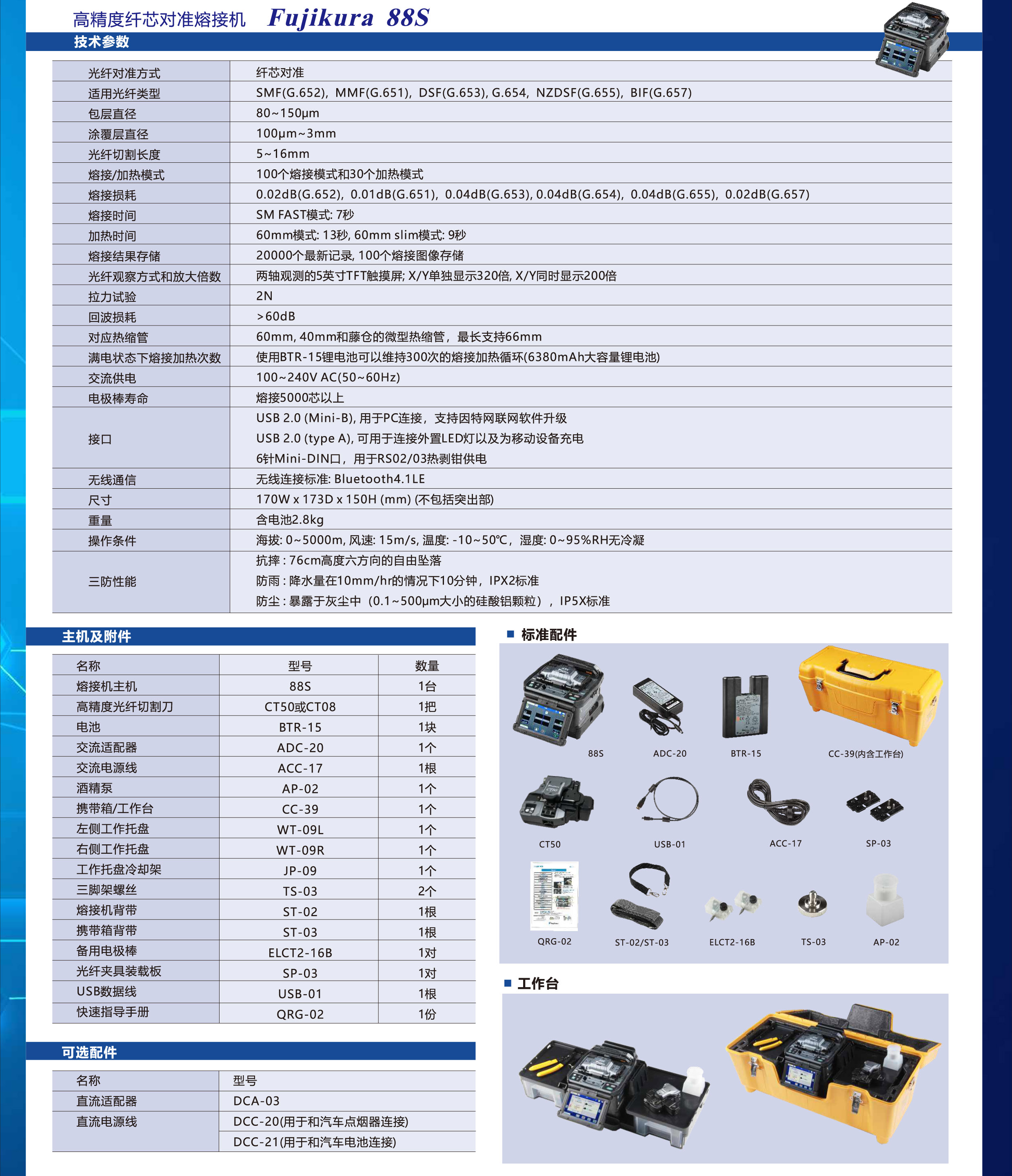

技術參數
光纖對準方式 | 纖芯對準 |
適用光纖類型 | SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657) |
包層直徑 | 80~150um |
涂覆層直徑 | 100μm~3mm |
光纖切割長度 | 5~16mm |
熔接/加熱模式 | 100個熔接模式和30個加熱模式 |
熔接損耗 | 0.02dB (SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(NZDS) |
熔接時間 | SM FAST模式：7秒 |
加熱時間 | 60mm模式：13秒，60mm slim模式：9秒 |
熔接結果存儲 | 20000個最新記錄，100個熔接圖像存儲 |
光纖觀察方式和放大倍數 | 兩軸觀測的5英寸TFT觸摸屏 |
X/Y單獨顯示320倍，X/Y同時顯示200倍 | |
拉力試驗 | 2N |
回波損耗 | >60dB |
對應熱縮管 | 60mm, 40mm和藤倉的微型熱縮管，最長支持66mm |
滿電狀態下熔接加熱次數 | 使用BTR-15鋰電池可以維持300次的熔接加熱循環（6380mAh大容量鋰電池） |
交流供電 | 100~240V AC (50~60Hz) |
電極棒壽命 | 熔接5000芯以上 |
接口 | USB 2.0 (Mini-B)，用于PC連接，支持因特網聯網軟件升級 USB 2.0 (Type A)，可用于連接外置LED燈以及為移動設備充電 6針Mini-DIN口，用于RS02/03熱剝鉗供電 |
無線通信 | 無線連接標準：Bluetooth4.1LE |
尺寸 | 170W x 173D x 150H (mm) （不包括突出部） |
重量 | 含電池2.8kg |
操作條件 | 海拔：0~5000m，風速：15m/s |
溫度：-10~50℃，濕度：0~95%RH | |
三防性能 | 抗摔：76cm高度六方向的自由墜落 |
防雨：降水量在10mm/hr的情況下10分鐘 | |
防塵：暴露于灰塵中（0.1~500um大小的硅酸鋁顆粒） |
配置清單
主機及附件 | ||
說明 | 型號 | 數量 |
熔接機主機 | 87S/88S | 1臺 |
高精度光纖切割刀 | CT50或CT08 | 1把 |
電池 | BTR-15 | 1塊 |
交流適配器 | ADC-20 | 1個 |
交流電源線 | ACC-17 | 1根 |
酒精泵 | AP-02 | 1個 |
攜帶箱/工作臺 | CC-39 | 1個 |
左側工作托盤 | WT-09L | 1個 |
右側工作托盤 | WT-09R | 1個 |
工作托盤冷卻架 | JP-09 | 1個 |
三腳架螺絲 | TS-03 | 2個 |
熔接機背帶 | ST-02 | 1根 |
攜帶箱背帶 | ST-03 | 1根 |
備用電極棒 | ELCT2-16B | 1對 |
光纖夾具裝載板 | SP-03 | 1對 |
USB數據線 | USB-01 | 1根 |
快速指導手冊 | QRG-02 | 1份 |
可選配件 | |
說明 | 型號 |
直流適配器 | DCA-03 |
直流電源線 | DCC-20（用于和汽車點煙器連接） DCC-21（用于和汽車電池連接） |
